2.3. ГРАФИКИ ЭКВИВАЛЕНТНЫХ ОБЪЕМОВ (ЕQUIVOLUME)
Графики эквивалентных объемов отличаются от графиков в виде «баров» тем, что в данном случае графическое изображение максимальной и минимальной цен за некоторый интервал времени
81
 |
комбинируется со значением торгового объема за этот интервал в один графический символ — прямоугольник.
Верхняя граница прямоугольника соответствует максимальной цене торгового периода, нижняя — минимальной, а ширина прямоугольника пропорциональна объему торгов. Ширина прямоугольника определяется нормированным значением торгового объема, т.е. отношением объема торгов текущего периода времени к объему торгов за весь период, отображенный на графике. Сумма нормированных объемов, соответствующих всем прямоугольникам графика, равна единице (рис. 2.15).Цена
Время
Рис. 2.15. Построение элемента графика эквивалентных объемов
(/. — минимальная цена, Н — максимальная цена, V — торговый объем для выбранного интервала времени)

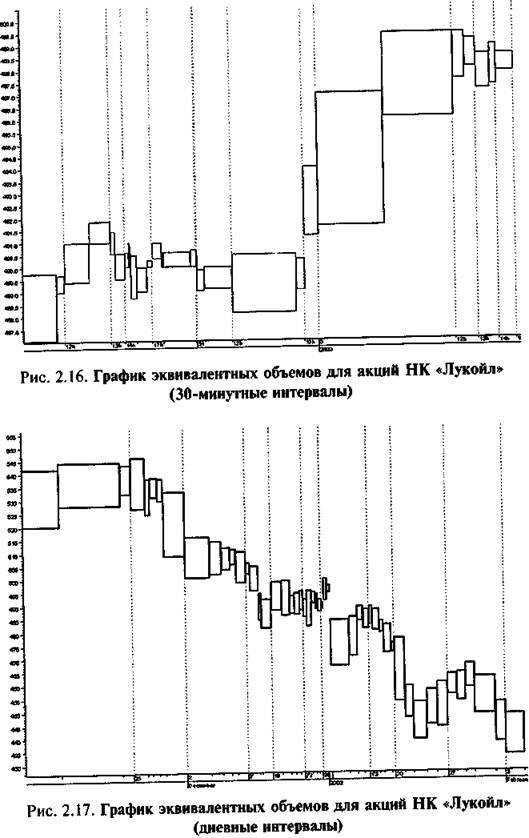

Отличительная особенность данного вида графиков состоит в том, что при их построении объему торгов уделяется больше внимания, чем времени, а горизонтальная шкала представляет собой отчасти шкалу торгового объема. В этом случае, однако, на графике отсутствует информация о ценах первой и последней сделок данного интервала времени. Примеры построения графиков данного вида на базе реальных рыночных данных приведены на рис. 2.16 и 2.17.
