2.2. ГРАФИКИ В ВИДЕ БАРОВ

Для того чтобы на одном чертеже показать движение во вре­мени сразу нескольких рыночных параметров, часто используют графики, где каждому временному интервалу соответствует вер­тикальный отрезок с горизонтальными штрихами — бар (ЪагсИаН).

Бар строится по следующим правилам (рис. 2.8):

— над моментом времени, соответствующим рассматриваемому интервалу времени, рисуется вертикальный отрезок, верти­ кальная координата верхней точки которого равна максималь­ ной цене актива за данный интервал времени, а вертикальная координата нижней точки — минимальной цене;

— слева от бара рисуется горизонтальный штрих, соответству­ ющий цене открытия (т.е. цене первой сделки) для рассматри­ ваемого интервала времени;

— справа от бара строится горизонтальный штрих, соответству­ ющий цене закрытия (или цене последней сделки) для данно­ го интервала.

77

Рис. 2.8. Построение бара штрихового графика цен

(О — цена открытия, С — цена закрытия, Ь — минимальная цена,

Н — максимальная цена для выбранного интервала времени)

Поскольку цены открытия не всегда доступны, то иногда ба­ры на графиках строятся только с «правосторонними» штрихами (рис. 2.8, Ь).

Интервалы, за которые берутся экстремальные (минимальные и максимальные) цены и цены открытия/закрытия, могут выби­раться от минуты до нескольких лет и зависят от того, в каком мас­штабе времени проводится исследование рынка (рис. 2.9—2.14).

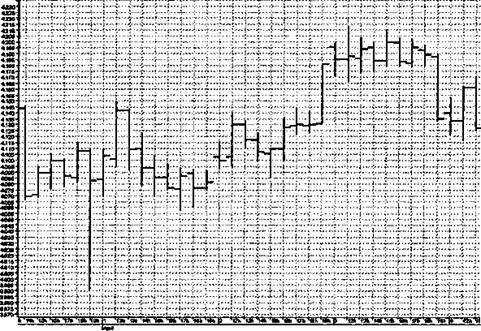

Рис. 2.9. Штриховой график цен акций РАО ЕЭС России (30-минутные бары)

78

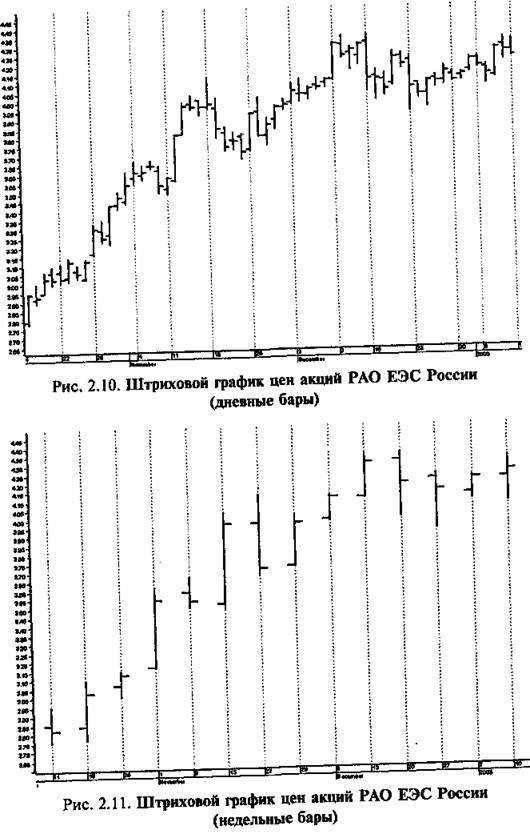

79

80

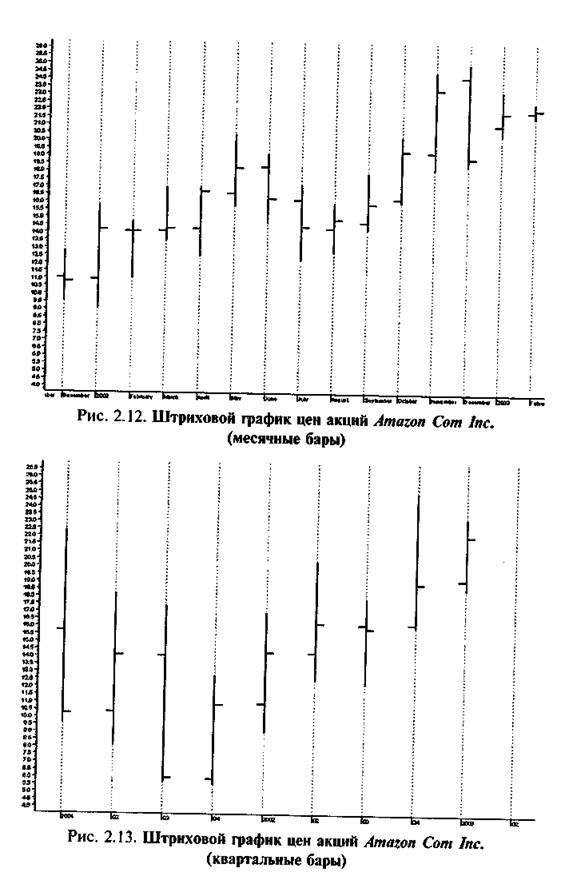

Рис.

Как и в случае линейных графиков, вертикальная шкала гра­фиков в виде баров может быть арифметической или логарифми­ческой.

Графики в виде баров отображают рыночную информацию более компактно, чем линейные графики с той же шкалой време­ни, — в случае линейных графиков необходимо построить четыре ломаных линии. Кроме того, имея график в виде баров на опре­деленных временных интервалах, несложно построить аналогич­ный график более крупного временного масштаба. Например, используя график часовых баров цены актива, можно определить цены открытия/закрытия и наибольшую/наименьшую цены это­го актива за торговый день, а следовательно, и построить график дневных баров цены актива.
