Функциональная структура АИС

На основе обеспечивающей части строится функциональная структура АИС. Функциональная структура в свою очередь становится базисом, на основе которого выполняется основная задача АИС — выдача информации для решения задач пользователей.

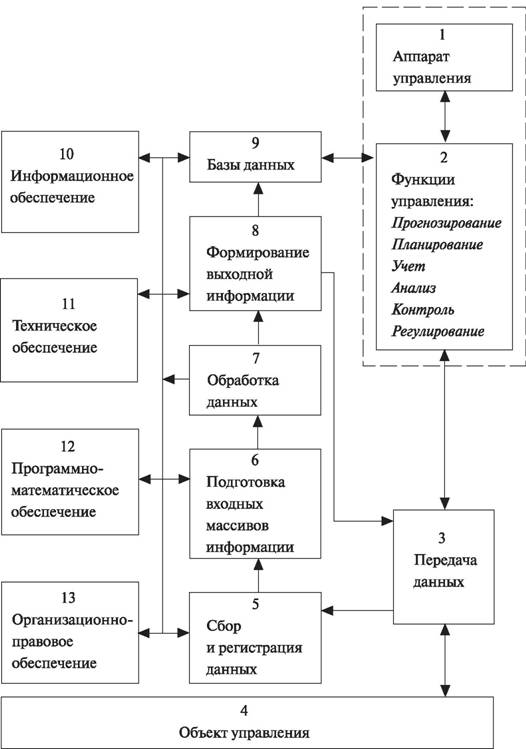

Рис. 3.2. Принципиальная схема функционирования АИС

В порядке функционирования аппарат управления (блок 1) в соответствии с задачами и функциями экономического объекта (блок 2) вырабатывает управленческие решения. Аппарат управления включает в себя операторов управления. Оператор управления — это должностное лицо аппарата управления, принимающее решение и обеспечивающее выполнение комплекса организационно-технических мероприятий по его реализации. В контуре функций АИС оператор управления — это ЛПР, отвечающее за реализацию принятого решения. В зависимости от конкретных условий «лицо» может быть юридическим или физическим. ЛПР — это субъект управления. Управление осуществляется путем реализации решений, вырабатываемых субъектом. Решение — это целевая установка оператора управления, направленная на осуществление организационно-технических мероприятий по управлению объектом.

Передача решения по прямой связи проводится по каналам передачи данных посредством блока 3 на объект управления (блок 4) — предприятие, организацию, фирму и т.п. Через блок 4 реализуется также и обратная связь, т.е. передача данных от блока 4 в блок 3. Из блока 4 через блок 3 данные передаются на первый этап технологии обработки данных, где производится сбор и регистрация поступающих от предприятий данных (блок 5). На следующем этапе проводится подготовка массивов информации к обработке на ЭВМ (блок 6). После этого начинается обработка данных в соответствии с алгоритмами решения функциональных задач аппарата управления (блок 7).

Выходные (результатные) документы, как и входные, хранятся в БД. При необходимости функционеры аппарата управления в ходе решения своих задач обращаются в БД за необходимой информацией. В подобном случае обмен данными может происходить непосредственно между пользователем (блок 2) и автоматизированным банком данных в интерактивном режиме (блок 9).

Реализацию функциональных задач АИС по всем участкам и процедурам обеспечивают в своей части соответствующие подсистемы: информационное обеспечение (блок 10), техническое обеспечение (блок 11), программно-математическое обеспечение (блок 12) и организационноправовое обеспечение (блок 13). В контуре функционирования АИС следует учитывать внутренние и внешние потоки информации. Внутренние потоки находятся внутри контура АИС, т.е. между аппаратом управления (блоки 1 и 2) и объектом управления (блок 4). Кроме того, к внутренним потокам относятся также и потоки информации на уровне взаимодействия пользователей (блок 2) с БД (блок 9), а также потоки на уровне участков и этапов технологии обработки данных (блоки 5—8). К внешним потокам относится информация, формируемая в порядке информационного обмена между экономическим объектом и вышестоящим органом управления, а также между экономическим объектом и другими предприятиями и организациями различных отраслей и ведомств в порядке взаимодействия и сотрудничества.

Вопросы и задания для самопроверки

1. Сформулируйте определения понятий «структура АИС», «целостность АИС», «информационное обеспечение», «техническое обеспечение АИС», «программно-математическое обеспечение АИС», «организационно-правовое обеспечение АИС».

2. Какие элементы составляют структуру подсистемы «Информационное обеспечение» АИС?

3. Назовите основные модели БД.

4. Что составляет структуру подсистемы «Техническое обеспечение АИС»?

5. Какие элементы составляют структуру подсистемы «Программноматематическое обеспечение» АИС?

6. Назовите наиболее известные операционные системы, применяемые в АИС.

7. Какие виды программ входят в состав прикладных программ АИС?

8. Какие компоненты входят в структуру подсистемы «Организационно-правовое обеспечение АИС»?

9. Нарисуйте принципиальную схему функционирования АИС.
