СОЗДАНИЕ ДЕЛОВОЙ ГРАФИКИ C ПОМОЩЬЮ МАСТЕРА ДИАГРАММ

Для создания графика необходимо выделить всю таблицу, включая боковые и верхние заголовки.

Щелкнув по кнопке «Мастер диаграмм», которая находится на панели инструментов «Стандартная», откроется первое окно мастера диаграмм (рис.

Однако тип диаграммы, а также дополнительные параметры можно выбрать, нажав кнопку «Далее». После этого откроется диалоговое окно, показанное на рис. 3.11.2, где можно выбрать тип и диапазон данных.

Нажав кнопку «Далее», мы откроем еще одно диалоговое окно, которое предлагает нам обозначить такие параметры диаграммы, как заголовки, подписи осей, легенда, линии сетки, подписи дан- I іых и таблица данных (рис. 3.11.3).

Еще один щелчок мышью по кнопке «Далее» откроет последнее окно мастера диаграмм, в котором задается расположение создаваемой диаграммы (рис. 3.11.4).

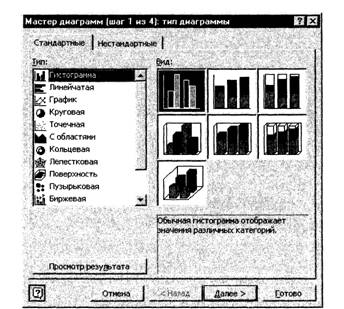

Рис. 3.11.1. Диалоговое окно «Мастер диаграмм» (шаг 1 из 4)

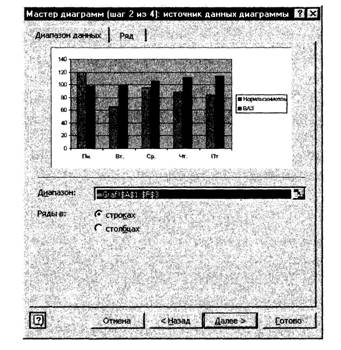

Рис. 3.11.2. Диалоговое окно для выбора типа диаграмм (шаг 2 из 4)

Нажатие кнопки «Далее» открывает последнее диалоговое окно, в котором можно задать общий заголовок, названия осям, убрать или оставить легенду — небольшой прямоугольник справа от диаграммы.

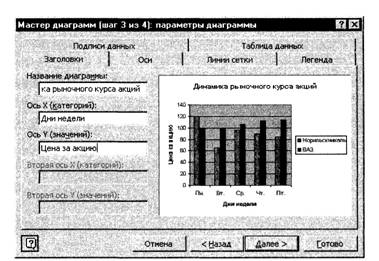

Рис. 3.11.3. Диалоговое окно для выбора разновидности диаграммы (шаг 3 из 4)

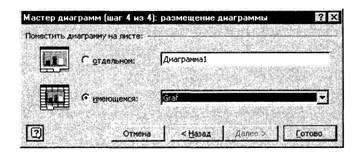

Рис. 3.11.4. Окно «Размещение диаграммы» (шаг 4 из 4)

Нажав клавишу «Готово», помещаем диаграмму в ранее выбранное место текущего рабочего листа (рис. 3.11.5).

Динамика рыночного курса акций

Рис. 3.11.5. Пример диаграммы
