11.6. ИСПОЛЬЗОВАНИЕ В ЛОГИСТИКЕ ТЕХНОЛОГИИ АВТОМАТИЗИРОВАННОЙ ИДЕНТИФИКАЦИИ ШТРИХОВЫХ КОДОВ

Через каждое звено логистической цепи проходит большое количество единиц товаров. При этом внутри каждого звена то­вары неоднократно перемещаются по местам хранения и обра­ботки.

Для того чтобы иметь возможность эффектив­но управлять этой динамичной, логистической системой, необхо­димо в любой момент иметь информацию в детальном ассорти­менте о входящих и выходящих из нее материальных потоках, а также о материальных потоках, циркулирующих внутри нее.

Как свидетельствует зарубежный и отечественный опыт, данная проблема решается путем использования при осуще­ствлении логистических операций с материальным потоком ми­кропроцессорной техники, способной идентифицировать (опо­знать) отдельную грузовую единицу. Речь идет об оборудовании, способном сканировать (считывать) разнообразные штриховые коды. Это оборудование позволяет получать информацию о ло­гистической операции в момент и в месте ее совершения – на складах промышленных предприятий, оптовых баз, магазинов, на транспорте. Полученная информация обрабатывается в ре­жиме реального масштаба времени, что позволяет управляющей системе реагировать на нее в оптимальные сроки.

Автоматизированный сбор информации основан на исполь­зовании штриховых кодов разных видов, каждый из которых имеет свои технологические преимущества. Например, код с прямоугольным контуром – код ITF - 14 (рис. 53) печата­ется намного легче остальных кодов, что позволяет применять его на гофрированных упаковках. Используется для кодирования товарных партий.

Для кодирования большого объема информации на ограниченной поверхности может применяться код «2 из 5 с чередова­нием».

В логистике дополнительно к другим кодам может приме­няться код 128 (рис. 54). Этим кодом могут быть закодированы номер партии, дата изготовления, срок реализации и т. д.

Рис. 53. Код ITF - 14.Применяется для кодирования отгрузочных упаковок.

Рис. 54. Код 128. Применяется вместе с другими кодами для кодирования дополнительной информации

В сфере обращения широкое применение получил код EAN (рис. 55), который часто можно встретить на товарах массового потребления. Остановимся подробнее на технологии использования кода EAN в логистических процессах.

Рис. 54. Код ЕAN — 13, внешний вид и структура. В основном применяется для

кодирования товаров народного потребления

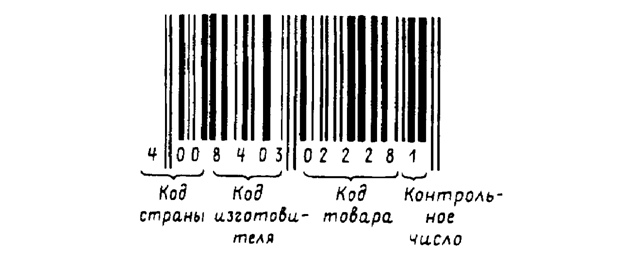

Имеется алфавит кода EAN, в котором каждой цифре соответствует определенный набор штрихов и пробелов. На этапе запуска товара в производство ему присваивается тринадцатизначный цифровой код, который впоследствии в виде штрихов и пробелов будет нанесен на этот товар. Первые две или три ци­фры обозначают код страны, который присвоен ей ассоциацией EAN в установленном порядке. Принято называть эту часть кода флагом. В табл. 10 приведены значения кодов разных стран по состоянию на 01.05.95 г.

Следующие четыре цифры — индекс изготовителя товара. Совокупность кода страны и кода изготовителя является уни­кальной комбинацией цифр, которая однозначно идентифицирует предприятие, производящее маркируемый товар.

Оставшиеся цифры кода предоставляются изготовителю для кодирования своей продукции по собственному усмотрению. При этом кодирование можно просто начать с нуля и продолжать до 99999. Таким образом, первые двенадцать цифр кода EAN однозначно идентифицируют любой товар в общей совокупности товарной массы.

Последняя, тринадцатая цифра кода является контрольной. Она рассчитывается по специальному алгоритму на основе две­надцати предшествующих цифр. Неправильная расшифровка одной или нескольких цифр штрихового кода приведет к тому, что ЭВМ, рассчитав по двенадцати цифрам контрольную, обнаружит ее несоответствие контрольной цифре, нанесенной на товаре. Прием сканирования не подтвердится, и считывание кода придется повторить. Таким образом, контрольная цифра обеспе­чивает надежное действие штрихового кода, является гарантией устойчивости и надежности всей системы.

Проведенные исследования показывают, что введенные с кла­виатуры компьютера вручную данные о товаре содержат, в сред­нем, одну ошибку на каждые 300 введенных знаков. При использовании штриховых кодов этот показатель снижается до одной ошибки на 3 миллиона знаков. Среднюю стоимость работ по вы­явлению и устранению последствий одной такой ошибки амери­канская ассоциация менеджмента определила в 25 дол. Согласно другим исследованиям цена одной ошибки превышает 100 дол.

В основе технологии штрихового кодирования и автомати­зированного сбора данных лежат простые физические законы. Штриховой код представляет собой чередование темных и све­тлых полос разной ширины, построенных в соответствии с определенными правилами. Изображение штрихового кода наносится на предмет, который является объектом управления в системе. Для регистрации этого предмета проводят операцию сканирова­ния. При этом небольшое светящееся пятно или луч лазера от сканирующего устройства движется по штриховому коду, пере­секая попеременно темные и светлые полосы. Отраженный от светлых полос световой луч улавливается светочувствительным устройством и преобразуется в дискретный электрический сигнал. Вариации полученного сигнала зависят от вариаций отра­женного света. ЭВМ, расшифровав электрический сигнал, пре­образует его в цифровой код.

Таблица 10

Коды, присвоенные странам ассоциацией EAN

Сам по себе цифровой код товара информации о его свойствах, как правило, не несет.

Страны с развитой рыночной экономикой более 20 лет назад начали разрабатывать и внедрять АСУ, основанные на автома­тизированном сборе данных о товаре.

Сегодня свыше 200 тысяч магазинов в различных странах мира оборудованы системами для считывания кодов.

В области внешней торговли наличие штрихового кода на товаре является обязательным требованием при поставке товаров на экспорт. Отсутствие кода в значительной степени влияет на конкурентоспособность продукции, а порой делает ее реали­зацию невозможной.

Широкое применение открытые системы автоматизированного управления товародвижением с применением штрихового кодирования получили во многих странах Западной Европы, в США, Японии, в ряде стран Восточной Европы.

Эффективность АСУ, основанных на сканировании штриховых кодов, хорошо иллюстрирует пример крупной американской торговой компании «Kmart Corporation», которая широко использует систему управления товародвижением, построенную на базе автоматизированного считывания информации о товаре со штриховых кодов. Эта технология позволяет безошибочно определять, какой товар (например, джинсы определенного цвета и размера), в каком количестве, куда и когда надо поставить и по какой цене продать, чтобы это принесло прибыль. Если принять во внимание, что в разных регионах США компания обслужи­вает более 2200 магазинов, ассортимент которых включает приблизительно сто тысяч наименований, то можно ориентировочно оценить возможности управляющей системы.

Как уже отмечалось, база данных о товаре формируется на предприятии-изготовителе в период запуска изделия в производство и присвоения ему кода EAN. На готовое изделие различны­ми способами наносится штриховой код, соответствующий коду цифровому.

Существуют разные технологии печати штрихового кода, в том числе, мастерфильмы (фотопленочные шаблоны), офсетная литография, точечно-матричная печать и др.

Если между ЭВМ поставщика и ЭВМ получателя товара имеется электронная связь, то информация о кодах товаров, со­ставляющих партию, об их количествах, а также база данных о самих товарах передается автоматически. Если такой связи нет, то информация передается на магнитных дисках. В случае необходимости электронную технологию передачи информации можно дополнить распечаткой сопроводительных документов на бумажной основе.

На складе получателя во время приемки товаров произво­дится сканирование штрихового кода при помощи специального устройства. 'Это может быть контактный сканер-карандаш, портативный лазерный сканер или стационарное сканирующее устройство. Количество товаров, в разрезе товарных кодов, за­поминается переносным устройством сбора данных. 'Затем эта информация перегружается в складскую 'ЭВМ, где сверяется с данными о партии, поступившими на гибком магнитном диске или по сети электронной связи.

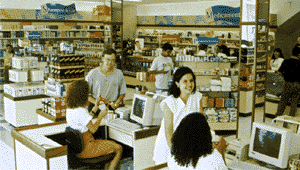

При продаже товара в магазине кассир считывает штрихо­вой код с выбранного покупателем изделия. Около двух секунд уходит па сканирование товара и идентификацию его товарного кода. После этого кассовый компьютер, отыскав в памяти цену и другие необходимые реквизиты изделия, выдает их на экран и печатает чек.

В момент выдачи чека кассовым компьютером главный ком­пьютер секции принимает в свою память информацию о том, что данный товар продан. Получение товаров со склада и их реализацию этот компьютер сопровождает арифметической увязкой массивов в картотеке наличия. Таким образом, система перманентно обеспечивает не только суммовой, но и количественный учет товаров, что невозможно организовать без кодирования то­варов.

Количественный учет реализации товара используется для своевременного пополнения торгового ассортимента. Автомати­чески составленный и переданный по сети электронной связи заказ на завоз товаров в магазин или подачу их в торговый зал учитывает складывающийся спрос по каждой товарной позиции.

Использование в логистике технологии автоматизированной идентификации штриховых кодов позволяет существенно улучшить управление материальными потоками на всех этапах ло­гистического процесса. Отметим ее основные преимущества.

На производстве:

– создание единой системы учета и контроля за движени­ем изделий и комплектующих его частей на каждом участке, а также за состоянием логистического процесса на предприятии в целом;

– сокращение численности вспомогательного персонала и отчетной документации, исключение ошибок.

В складском хозяйстве:

– автоматизация учета и контроля за движением матери­ального потока;

– автоматизация процесса инвентаризации материальных запасов;

– сокращение времени на логистические операции с матери­альным и информационным потоком.

В торговле:

– создание единой системы учета материального потока;

– автоматизация заказа и инвентаризации товаров;

– сокращение времени обслуживания покупателей.

Дополнительная информация:

ВЫ ВСТУПИЛИ В ЮНИСКАН (Рекомендации по штриховому кодированию) 1. ВАШЕМУ ПРЕДПРИЯТИЮ ПРИСВОЕН РЕГИСТРАЦИОННЫЙ НОМЕР

Вы вступили в Ассоциацию автоматической идентификации ЮНИСКАН/ EAN РОССИЯ и получили свидетельство о присвоении Вашему предприятию регистрационного номера в системе EAN.UCC.

EAN.UCC – это глобальная международная система товарных номеров, образованная более 20 лет назад на основе Европейской (European Article Numbering Association - EAN International) и Северо-Американской (Uniform Code Council - UCC) ассоциаций товарной нумерации. В настоящее время система EAN.UCC объединяет 97 национальные организации в 99 странах мира.

В Российской Федерации национальной организацией товарной нумерации - членом EAN International является Ассоциация автоматической идентификации ЮНИСКАН / EAN РОССИЯ. В настоящее время она насчитывает около 5600 предприятий-членов. Всем им присвоены уникальные идентификационные номера, которые начинаются с цифр 460 (EAN РОССИЯ).

Регистрационный номер предприятия отображается на упаковке продукции в виде первых цифр штрихового кода EAN (например, 460700952).

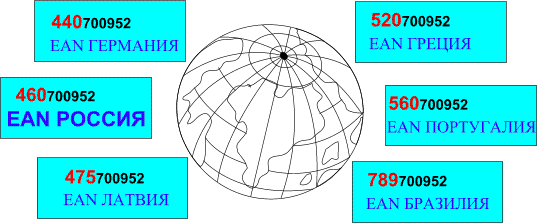

Первые 2-3 цифры кода EAN называются префиксом национальной организации. Их присваивает EAN International (460 – ЮНИСКАН/ EAN РОССИЯ).

Существует заблуждение, что по первым цифрам штрихового кода можно определить страну происхождения товара. Это не так.

Штриховой код не может служить свидетельством страны происхождения товара. По префиксу, можно определить только в какой национальной организации зарегистрировано то или иное предприятие.

Система EAN.UCC по своему статусу является необязательной и добровольной. Нигде в мире (за исключением Украины) не существует нормативных актов, обязывающих то или иное предприятие (компанию) вступать в EAN и наносить на упаковку штриховые коды.

Предприятие имеет право определить в национальную организацию какой страны ему следует вступать. Например, вся продукция компании Coca-Cola, произведенная в Европе, имеет префикс национальной организации Бельгии-Люксембурга 54. Обратите внимание, что эти же цифры указаны в штриховом коде на бутылках Coca-Cola, произведенных в Москве.

Одно и то же предприятие может вступить одновременно в несколько национальных организаций. Например, одна из немецких фармацевтических компаний, экспортирующая лекарственные средства в разные страны, вступила в национальные организации – члены EAN International стран-импортеров и для каждой страны изготавливает упаковки продукции со свои штриховым кодом (например, для России с префиксом 460, для Бельгии- с префиксом 54 и т.д.). 2. ПРИСВОЕННЫЙ ПРЕДПРИЯТИЮ НОМЕР УНИКАЛЕН

Регистрационный номер состоит из префикса национальной организации, который присваивает EAN International (например, 460 – ЮНИСКАН / EAN РОССИЯ) и номера предприятия внутри национальной организации (например, 700952 – АОЗТ "НЕОПласт"):

460 700952.

Регистрационный номер, полученный Вашим предприятием в ЮНИСКАН/ EAN РОССИЯ (например, 460700952), является уникальным. Нигде в мире не встретится другое предприятие с таким же номером.

EAN International следит за тем, чтобы только у одной национальной организации был префикс 460. В свою очередь Национальная организация (ЮНИСКАН/ EAN РОССИЯ) следит, чтобы никому в Ассоциации не было присвоено двух одинаковых номеров 700952.

Если в EAN РОССИЯ (460) под номером 700952 зарегистрировано предприятие "НЕОПласт", то в EAN Греция (520) под номером 700952 будет зарегистрировано совсем другое предприятие (какое-нибудь греческое).

3. КАК ИСПОЛЬЗУЕТСЯ РЕГИСТРАЦИОННЫЙ НОМЕР

На упаковку Вашей продукции наносится штриховой код EAN-13. Он состоит из 13 цифр (поэтому имеет соответствующее название). Первые цифры этого кода – регистрационный номер предприятия в системе EAN.UCC (например, 460700952).

Если Ваше предприятие получило регистрационный номер, например, 460700952, то во всем мире только Ваша продукция будет иметь штриховые коды, начинающиеся с 460700952.

Существует заблуждение, что, расшифровав информацию штрихового кода EAN-13, можно узнать массу полезной информации. Это не так. На самом деле номер товара в штриховом коде EAN-13 служит ключом к информации, хранящейся в тех или иных базах данных. Номер EAN-13 имеет следующую структуру:

 первые 2-3 цифры – это ПРЕФИКС или код национальной организации-члена EAN International (для России – 460);

 следующие цифры – это регистрационный номер предприятия внутри национальной организации;

 следующая группа цифр – это порядковый номер продукции внутри предприятия;

 последняя 13-я цифра – контрольное число. Оно вычисляется из предыдущих двенадцати.

Например, значение 4607009520018 может быть интерпретировано следующим образом (причем только в ЮНИСКАН/ EAN РОССИЯ):

Штриховой код EAN используется для уникальной идентификации продукции. Например, одинаковый по наименованию и характеристикам газированный напиток "Буратино" производства "НЕОПласт" в зависимости от вида упаковки должен иметь разные номера в штриховом коде:

Это очень важно!

 Одинаковая по названию и изготовленная по одной и той же технологии на РАЗНЫХ предприятиях продукция должна иметь разные номера EAN-13.

 Любое изменение в потребительских свойствах продукции (сорт, вес, вид и т.п.) должно повлечь за собой изменение номера EAN-13 на упаковке.

Уникальный номер продукции EAN-13 наносится на упаковку товара в виде штрихового кода. Как это видно из предыдущей таблицы, номер EAN-13 точно соответствует конкретному наименованию и потребительским свойствам товара.

Известны примеры, когда в соответствии с московским Постановлением №406 об обязательности штрихового кодирования торговля не принимала у швейников продукцию без штрихового кода.

Один из изготовителей швейных изделий на этикетки всех моделей и размеров нанес один и тот же код с нулями в товарной части, например 4607009520001. Формально Постановление было выполнено. Торговля приняла продукцию на реализацию. Изготовитель понес затраты на штриховое кодирование и маркировку, но никто таким штриховым кодом реально воспользоваться не сможет. 5. ДЛЯ ЧЕГО НУЖЕН НА ТОВАРЕ ШТРИХОВОЙ КОД EAN

Номер EAN-13 изображается на упаковке товара в виде штрихового кода. Эти полоски и пробелы графического изображения штрихового кода очень хорошо понятны специальным приборам – сканерам. При считывании штрихового кода сканер из комбинации штрихов восстанавливает закодированный номер EAN-13 и передает его в компьютер или контрольно-кассовую машину.

В первую очередь штриховой код нужен в торговле. Если в магазине внедрена автоматизированная система, к которой подключены компьютерные кассы со считывателями штрихового кода (так называемые POS-терминалы от англ. Point of Sale - "Пункты продажи"), то наличие штрихового кода на всех товарах торгового зала позволяет сократить время обслуживания покупателей у касс (POS-терминалов). Кассиру достаточно специальным считывателем (сканером) считать номер EAN-13 с упаковки товара, чтобы на кассовом чеке зафиксировалось точное наименование покупки и ее цена.

Кроме того, при подключении всех контрольно-кассовых машин торгового зала к единому контролирующему устройству (компьютеру) в любой момент времени можно оценить реальный объем продаж того или иного товара, уровень спроса на те или иные изделия (в случае со швейными изделиями оценить спрос на конкретные модели), заблаговременно сделать заказ на склад для восполнения запасов товаров на полках торгового зала.

Простое правило: штриховой код на товаре в магазине является эквивалентом как цены, так и наименования покупки. Если два товара отличаются по цене, то они должны иметь различные штриховые коды (номера EAN).

Для контроля и изучения спроса важно, чтобы товары с одинаковым наименованием и ценой, но с разными потребительскими свойствами (номер расцветки, номер модели) также имели различные штриховые коды (номера EAN).

6. ШТРИХОВОЙ КОД НА ЕДИНИЧНОЙ И ГРУППОВОЙ УПАКОВКАХ

Для считывания цены с упаковки товара на кассе, упаковка должна иметь номер EAN-13, напечатанный в виде графического символа штрихового кода EAN/UPC. Ранее мы рассмотрели структуру и составные части номера EAN-13. При этом номер остается номером. По сути это не более чем набор 13 цифр, которые можно изобразить в виде штрихового кода.

Существует множество символик – способов изображения товарного номера и другой информации в виде штрихового кода. В качестве наиболее известных можно назвать EAN/UPC, Код 39, 2 из 5 чередующийся (Interleaved 2 of 5 – ITF), Кодабар, Код 128, Код 93, RSS, Composite, Код 49, PDF-417, QR-код, Микро-PDF и т.д. и т.п. В соответствии с правилами EAN International на упаковку товара номер EAN-13 наносится в виде символа штрихового кода EAN/UPC. Эта символика (правила построения графического изображения) утверждена как международным стандартом EN797, так и российским ГОСТ Р 51201-98 "Автоматическая идентификация. Штриховое кодирование. Требования к символике "ЕАН/ЮПиСи".

Различаются единичная и групповая упаковки товара. Под единичной упаковкой понимают отдельную единицу товара (англ. Trade Item), которая проходит через кассу (например, пачка сигарет, жестяная банка напитка "Буратино").

Под групповой упаковкой понимают объединение в единой таре группы единичных упаковок для продажи через кассу (например, блок сигарет, упаковка из 6 банок “Буратино”).

Единичная и групповая упаковки одноименного товара должны иметь различные номера EAN-13 (стоимость одной банки напитка и блока из 6 банок различная):

ЕДИНИЧНАЯ УПАКОВКА	ГРУППОВАЯ УПАКОВКА
"Буратино", жестяная банка 0,33л 1 штука	"Буратино", жестяная банка 0,33л 6 штук в пленке
EAN-13 4607009520087	EAN-13 4607009520094

Если на групповую упаковку нанесен штриховой код с номером EAN-13, то не должен быть виден штриховой код единичных упаковок.

Штриховой код на групповую упаковку может не наноситься, если в качестве групповой упаковки используется прозрачная пленка, через которую виден штриховой код единичной упаковки. В этом случае кассир считывает штриховой код с одной из банок и вручную вводит в кассу их количество.

Месторасположение штрихового кода на единичной и групповой упаковке должно быть удобным для считывания. В наших магазинах пока используются дешевые контактные сканеры. Кассир держит считывающее устройство в руке и подносит его к каждому считываемому коду.

В зарубежных супермаркетах повсеместно используются дорогие стационарные сканеры штрихового кода, которые монтируются в стол кассира или устанавливаются сбоку от транспортера или кассы. При этом время контроля товара минимально, так как для считывания достаточно провести упаковкой по столу.

В этой связи необходимо особенно подчеркнуть, что штриховой код следует размещать на дне или боковых стенках групповых упаковок. При этом не следует наносит штриховой код на рифленые и сильно искривленные поверхности. 7. ШТРИХОВОЙ КОД НА ТРАНСПОРТНОЙ УПАКОВКЕ

Если в торговом зале магазина товары реализуются в единичных и групповых упаковках, то для складских и транспортных целей изделия в единичных и групповых упаковках помещаются в так называемую транспортную упаковку (картонная коробка, ящик, поддон и т.д.)

На транспортную упаковку в виде штрихового кода наносится 14-разрядный номер EAN-14. При этом используется графическая символика "2 из 5 чередующийся" (англ. Interleaved Two of Five – ITF). Поэтому и штриховой код сокращенно называют ITF-14:

По сравнению с EAN/UPC cимволика ITF характеризуется относительно большими размерами изображения штрихового кода (ширина - 152,4 мм, высота – 41,4 мм) и менее строгими техническими требованиями к поверхности. Так штриховой код ITF-14 можно печатать не только на этикетках, но и непосредственно на стенке картонной коробки. Даже в этом случае он будет успешно считываться сканерами.

По 14-разрядному номеру можно определить EAN-13 продукции, которая находится внутри транспортной упаковки. Код имеет в своем составе 12 информационных разрядов EAN-13 (кроме контрольного), которые указывают на упакованную продукцию:

Например, если внутрь транспортной упаковки помещены изделия в единичных упаковках, в ITF-14 включается номер EAN-13 единичной упаковки.

ЕДИНИЧНАЯ УПАКОВКА	ТРАНСПОРТНАЯ УПАКОВКА	ТРАНСПОРТНАЯ УПАКОВКА
"Буратино" жестяная банка 0,33 л 1 штука	Картонная коробка (логистический вариант 1)	Ящик (логистический вариант 2)
EAN-13 4607009520087	ITF-14 14607009520084	ITF-14 24607009520081

Если же внутрь транспортной упаковки помещены изделия в ГРУППОВЫХ упаковках, то в ITF-14 включается EAN-13 групповой упаковки.

ЕДИНИЧНАЯ УПАКОВКА	ТРАНСПОРТНАЯ УПАКОВКА	ТРАНСПОРТНАЯ УПАКОВКА
"Буратино" жестяная банка 0,33 л 6 штук	Картонная коробка (логистический вариант 1)	Ящик (логистический вариант 2)
EAN-13 4607009520094	ITF-14 14607009520091	ITF-14 24607009520098

Штриховой код считывается лазерным лучом сканера. При этом для успешного считывания кода EAN/UPC необходимо добиться того, чтобы лазерный луч пересек в поперечном направлении ВСЕ штрихи символа. На основании считанной информации встроенная программа восстанавливает все цифры номера EAN-13 и по первым 12-ти разрядам вычисляет 13-й контрольный разряд. Если значение вычисленного контрольного разряда совпадает со значением 13-го разряда сканируемого кода, сканер выдает звуковой сигнал об успешном считывании.

Если размеры или расположение штрихового кода неправильные, то луч сканера не сможет при считывании пересечь все штрихи. Также штриховой код не будет считан в случае, если на упаковке указан неверный контрольный разряд. Вот почему особое внимание следует уделять как высоте штрихов, так и правильности расчета контрольного разряда.

На практике качество нанесения штрихового кода проверяется простым правилом: качественно напечатанный символ штрихового кода должен считываться стационарным сканером с ПЕРВОЙ попытки.

Для облегчения считывания штриховых кодов в стационарных сканерах применяются разнообразные методы развертки лазерного луча, при этом в поле действия сканера виден не один, а много лучей сканирования.

Символ штрихового кода EAN/UPC отображается в виде светлого прямоугольника, внутри которого расположены штрихи. При макетировании упаковки необходимо предусмотреть “окно” соответствующего размера. Не следует гнаться за эстетикой и искусственно уменьшать размеры штрихового кода. Лучше вынести код EAN на другую поверхность, отдельно от основной этикетки, но отклоняться от стандартных размеров не следует.

В стандартах размеры символов приведены в МОДУЛЯХ – единицах измерения всех знаков штрихового кода, т.е. штрихов и пробелов (их ширина может колебаться в пределах от 1 до 4 модулей). Меняется масштаб увеличения – меняется и размер модуля в миллиметрах. Для стандартного размера штрихового кода (коэффициент увеличения 1,0) ширина модуля 1Х=0,33 мм. Ширина самого узкого штриха в символе штрихового кода не может быть больше одного модуля. Для удобства все нижеследующие размеры приведены не в модулях (как в тексте стандарта), а в миллиметрах. НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА EAN-13 (В СООТВЕТСТВИИ С ГОСТ Р 51201-98):

 ширина символа – 37,29 мм;

 высота символа – 25,91 мм;

 высота штриха – 22,85 мм;

 минимальная свободная зона выше и ниже штрихов – 0,33 мм (или 1Х);

 минимальная свободная зона слева от штрихов – 3,63 мм (или 11Х);

 минимальная свободная зона справа от штрихов – 2,31 мм (или 7Х);

 штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть удлинены ВНИЗ на 1,65 мм (или 5Х).

Допускается как пропорциональное увеличение стандартного символа EAN от коэффициента 1,0 до 2,0, так и уменьшение до коэффициента 0,8. ТАБЛИЦА РАЗМЕРОВ СИМВОЛА EAN-13 (размеры в мм)

Вероятно многие из читателей видели “красивые” штриховые коды, представляющие собой узкую и вытянутую лесенку. Для достижения этого эффекта изготовители этикетки сильно урезают символы штрихового кода по высоте, не изменяя горизонтальных размеров.

Усечение штрихового кода по высоте недопустимо. Если из-за размера этикетки избежать усечения нельзя, то сократить высоту штрихового кода можно не более, чем на 30%. Дальнейшее уменьшение штрихового кода по высоте будет препятствовать считыванию его стационарными многолучевыми сканерами, которые широко используются в магазинах. РАЗМЕРЫ СИМВОЛА ITF-14 (размеры в мм)

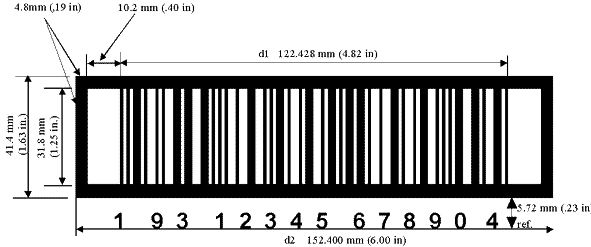

Минимальный размер (с рамкой): 44.725 mm x 22.30 mm (25%) Максимальный размер (с рамкой): 152.40 mm x 41.40 mm (100%) Увеличение размеров ITF-14 более 100% и уменьшение менее 25% не допускается. 9. ШТРИХОВОЙ КОД ДЛЯ МАЛОРАЗМЕРНЫХ УПАКОВОК

Из представленной таблицы видно, что штриховой код EAN-13 номинального размера занимает довольно значительную площадь на упаковке товара (примерно 37х26 мм). В соответствии с правилами EAN International специально для малоразмерных упаковок был разработан "короткий" товарный номер EAN-8. Так как этот код состоит не из 13, а всего лишь из 8 знаков, то и размеры символа штрихового кода EAN-8 меньше, чем у EAN-13. Стандартные размеры EAN-8 составляют 21,31 х 26,73 мм.

Код EAN-8 присваивается отдельным видам продукции, отличающимся малыми размерами упаковки, которые не позволяют использовать обычный штриховой код EAN-13. Код EAN-8 присваивается исключительно Ассоциацией ЮНИСКАН. Предприятие-член ЮНИСКАН/ EAN РОССИЯ не может самостоятельно cформировать код EAN-8 на свою продукцию. Оно может только получить его в Ассоциации. КАК ОБРАЗУЕТСЯ КОД EAN-8

ТАБЛИЦА РАЗМЕРОВ СИМВОЛА EAN-8 (размеры в мм)

Так как внутри EAN-8 отсутствует регистрационный номер предприятия, то в общем перечне присвоенных товарных номеров соседствует продукция самых разнообразных предприятий, например:

Из таблицы видно, что запас возможных номеров EAN-8 очень невелик. Так как в номере EAN-8 непосредственно для кодировки товара используются всего 4 разряда, то закодировать можно от 0000 до 9999 образцов продукции. Уже сейчас в нашей Ассоциации количество членов составляет около 5600, и это число продолжает расти. В промышленно развитых странах число членов национальных ассоциаций товарной нумерации значительно больше (Япония – около 95 тысяч, Германия – 88 тысяч предприятий). Понятно, что 10 тысяч номеров EAN-8 на всех никогда не хватит.

Вместе с тем, в той же Германии в торговле встречаются большие пластиковые 2л бутылки с минеральной водой, на этикетках которых стоит код EAN-8. Для того, чтобы номера EAN-8 доставались тем, кому они действительно необходимы, в ЮНИСКАН/EAN РОССИЯ действует следующий порядок: предприятие вместе с заявлением о выдаче кода EAN-8 представляет образец упаковки (этикетки) своей продукции. Номер EAN-8 выдается только в том случае, если символ штрихового кода EAN-13 номинального размера (25,91 х 37,29 мм) занимает БОЛЬШЕ 25% ПЕЧАТНОЙ ПОВЕРХНОСТИ упаковки или этикетки.

При формировании кода транспортной упаковки в ITF-14 включаются цифры EAN-8 упакованной продукции точно так же, как и в случае EAN-13. Только впереди короткого кода EAN-8 добавляется пять заполняющих нулей:

Для увеличения площади упаковки малоразмерных товаров обычно используют картон формата от почтовой открытки до стандартного листа А4, на котором типографским способом наносится информация о товаре и изготовителе вместе со штриховым кодом EAN-13 номинального размера, а само изделие размещается на этой же поверхности под прозрачным пластиком или пленкой.

Вместе с тем, специально для решения проблемы идентификации малоразмерных объектов в настоящее время EAN.UCC разработана новая символика, которая так и называется "символикой сокращенной размерности" – RSS (англ. Reduсed Space Symbology). После выполнения процедурных формальностей новая символика будет официально включена в технические спецификации EAN.UCC.

10. РАСЧЕТ КОНТРОЛЬНОГО РАЗРЯДА

Для расчета контрольного разряда в EAN-8, EAN-13, ITF-14, включая и американские коды UPC, используется один и тот же алгоритм вычислений ("по модулю 10"):

Пронумеровать все разряды СПРАВА НАЛЕВО от 1 до 14, НАЧИНАЯ С ПОЗИЦИИ КОНТРОЛЬНОГО РАЗРЯДА (1-Й).

ШАГ 1: Начиная со 2-го сложить значения всех ЧЕТНЫХ разрядов. ШАГ 2: Полученную сумму умножить на 3. ШАГ 3: Начиная со 3-го сложить значения всех НЕЧЕТНЫХ разрядов. ШАГ 4: Сложить результаты, полученные во 2 и 3 шагах. ШАГ 5: Значение контрольного разряда является наименьшим числом, которое в сумме с величиной, полученной в шаге 4, дает число, кратное 10.

Все недоразумения при расчетах возникают, как правило, по причине того, что многие неосознанно неправильно нумеруют разряды слева направо. При нумерации СПРАВА НАЛЕВО нет разницы в порядке расчета контрольного разряда С для 8, 12, 13 или 14-разрядного кода:

Пример вычисления контрольного разряда для номера 427622135746C (EAN-13)

В итоге получаем код EAN-13 = 4276221357469 11. КАКОГО ЦВЕТА МОЖЕТ БЫТЬ ШТРИХОВОЙ КОД

При считывании штрихового кода сканер реагирует на чередование темных и светлых полей, поэтому контраст между штрихами и пробелами должен быть достаточным для его работы. Поскольку лазерный луч сканера красного цвета, то "видит" он цвета так, как человек, носящий красные очки.

В идеале, напечатанные штрихи символа штрихового кода должны быть совершенно черные, а поле, на котором они печатаются, - идеально белым. В этом случае обеспечивается наивысшая контрастность. Это условие не всегда можно соблюсти на практике, так как штриховые коды печатаются в цветовых вариантах, предусмотренных дизайном упаковки.

Если придерживаться основных правил, касающихся цвета, контраста и изображения, то можно создавать читаемые штриховые коды любых цветов и на любом типе упаковочного материала. Ниже приведены цветовые сочетания штриховых кодов, считываемые и не считываемые сканером.

ЦВЕТОВЫЕ СОЧЕТАНИЯ, СЧИТЫВАЕМЫЕ СКАНЕРОМ

СЧИТЫВАЮТСЯ ПРИ ОПРЕДЕЛЕННЫХ УСЛОВИЯХ

НЕ СЧИТЫВАЮТСЯ ПРИ ОПРЕДЕЛЕННЫХ УСЛОВИЯХ

ЦВЕТОВЫЕ СОЧЕТАНИЯ, НЕ СЧИТЫВАЕМЫЕ СКАНЕРОМ

12. КАК ЗАКАЗАТЬ ПЕЧАТЬ ШТРИХОВОГО КОДА

Штриховой код для Вашего товара лучше всего напечатать в той же типографии, в которой Вы разместили заказ на печать этикеток или упаковок. Для этого на макете Вашей этикетки или упаковки надо предусмотреть прямоугольное поле номинального размера, внутри которого размещается штриховй код EAN с номером товара.

Если Вы работаете с зарубежной типографией, то в заказе достаточно указать печать штрихового кода EAN-13 и номер товара - например, 4607009520018. Полиграфистам стран Запада, включая Польшу, Чехию и Словакию, этой информации достаточно.

Для типографий в России и странах "ближнего зарубежья" штриховое кодирование пока неизвестно. В этом случае заказчику штрихового кода следует передать в типографию так называемый ФИЛЬМ-МАСТЕР.

Фильм-мастер – это оригинал на пленке с изображением символа штрихового кода. Он предназначен для типографского воспроизведения символа штрихового кода стандартными процессами печати и включения его в изображение на упаковке. Фильм-мастер изготавливается на специализированном оборудовании с точным соблюдением допусков. Изготовлением фильм-мастеров занимаются специализированные организации.

Так как с одного фильм-мастера можно изготовить весь тираж упаковки, стоимость штрихового кодирования в этом случае будет для Вас наиболее низкой. Штриховой код только один раз включается в общее оформление упаковки. Если, например, типография изготавливает для Вас 4 вида упаковки, то Вам необходимо предоставить для печати 4 пленки со штриховыми кодами. При этом стоимость штрихового кодирования Вашей продукции составит на практике лишь стоимость 4 пленок при средней цене на фильм-мастер от 9 до 14 долларов за штуку.

Многие современные типографии работают не только с пленками, но и с компьютерными изображениями. В этом случае при заказе штрихового кода мастер передается в виде компьютерного файла на дискете – так называемый МАСТЕР-ФАЙЛ. Для изготовления и фильм-мастера, и мастер-файла необходимо специальное программное обеспечение. Широко распространенными редакторами и графическими программами, в которых разрекламирована возможность печати штриховых кодов EAN, лучше не пользоваться. Полученное изображение для человеческого глаза будет красиво, но для сканера, особенно после типографского воспроизведения на различных типах бумаги, может оказаться неудовлетворительным.

В специализированной фирме можно не только заказать мастер штрихового кода, но и проверить готовое изображение. Техническая процедура измерения символа штрихового кода, в процессе которой определяется соответствие его показателей спецификации символики, называется ВЕРИФИКАЦИЕЙ. 13. ВЫ МОЖЕТЕ САМИ НАПЕЧАТАТЬ ШТРИХОВОЙ КОД

Иногда изготовитель или поставщик сталкивается с ситуацией, когда на складе лежит готовая продукция в старой упаковке, а торговля не принимает ее без штрихового кода. Либо у предприятия есть большой запас готовой упаковки. Неужели, если на ней нет штрихового кода, ее нельзя использовать?

Выход заключается в использовании самоклеющихся этикеток. Предприятие может напечатать на собственном принтере или заказать на специализированном предприятии тираж липких этикеток с изображением штрихового кода, которые вручную наносятся на каждую упаковку.

Принтеры этикеток отличаются производительностью, шириной этикетки, способом нанесения изображения (например, лазерные, термо- и термотрансферные и др.), возможностью нанесения цветного или же только черно-белого изображения, возможностью печати сложных этикеток, на которые вместе со штриховым кодом помещаются цветные надписи, логотип предприятия и даже цветная фотография. Наибольшее распространение в настоящее время получили ТЕРМОТРАНСФЕРНЫЕ ПРИНТЕРЫ. Изображение штрихового кода переносится со специальной термотрансферной ленты под воздействием нагрева на обычную бумагу или этикеточную ленту с липкой основой.

Каковы в этом случае будут расходы предприятия на штриховое кодирование? В отличие от использования фильм-мастера предприятие получает относительную независимость от типографии, но в этом случае следует учитывать рабочее время сотрудника, занятого наклеиванием этикеток на упаковку, стоимость принтера (в зависимости от выбранной модели от 450 до 9500 долларов) и расходных материалов. Однако, если сравнить стоимость заказа печати небольшого тиража этикеток в типографии со стоимостью печати на собственном принтере (ведь на принтере можно напечатать не только штриховой код, а всю этикетку), то использование термотрансферного принтера может оказаться более рентабельным.

Интересно, что на одной из выставок в Германии фирмы предлагали поставку принтеров бесплатно в обмен на обязательство использовать только фирменные расходные материалы (термотрансферная и этикеточная ленты). Вероятно, на западных предприятиях термотрансферные принтеры используются широко, и тиражи этикеток достигают огромных размеров. 14. ГДЕ ЗАКАЗАТЬ ФИЛЬМ-МАСТЕР, КУПИТЬ ОБОРУДОВАНИЕ И РАСХОДНЫЕ МАТЕРИАЛЫ

Для того, чтобы заказать фильм-мастер, приобрести оборудование для штрихового кодирования и расходные материалы, следует обратиться к одной из специализированных организаций. Ассоциация ЮНИСКАН объединяет не только пользователей международной системы EAN.UCC, но и поставщиков оборудования и услуг автоматической идентификации.

Международная ассоциация поставщиков оборудования и услуг в области автоматической идентификации AIM Inc - Automatic Identification Manufactures объединяет свыше 15 тысяч компаний-членов во всем мире на базе 24 региональных и национальных организаций.

Российская национальная ассоциация AIM РОССИЯ по состоянию на 2000 год состоит из 21 ведущей компании в области штрихового кодирования и автоматической идентификации. Для заказа фильм-мастеров и приобретения оборудования Вы можете воспользоваться услугами следующих компаний в Москве: МОСКОВСКИЕ ПРЕДПРИЯТИЯ, ОКАЗЫВАЮЩИЕ УСЛУГИ В ОБЛАСТИ ШТРИХОВОГО КОДИРОВАНИЯ

К сожалению, пока основные компании-члены AIM РОССИЯ расположены в Москве. Это не очень удобно для российских предприятий, удаленных от центра. Число предприятий-членов AIM РОССИЯ постоянно растет и уже появились организации, функционирующие в других регионах:

ПРЕДПРИЯТИЯ-ЧЛЕНЫ AIM РОССИЯ В ДРУГИХ ГОРОДАХ РОССИИ

По всем вопросам, изложенным в настоящей статье, включая порядок вступления в EAN РОССИЯ и AIM РОССИЯ, пожалуйста обращайтесь в ЮНИСКАН. Наш адрес: 117415, Москва, а/я 4, ЮНИСКАН/EAN РОССИЯ, телефоны: (095) 432 7612, 432 8824, 432 1707, факс: (095) 432 9565, E-mail: info@ean.ru, Web sites:http://www.ean.ru/http://www.aim.ru/. На главную страницу ЮНИСКАН / EAN РОССИЯ Copyright © UNISCAN / EAN Russia, 1997-2001. При перепечатке ссылка на ЮНИСКАН/EAN РОССИЯ обязательна.
