Приложение В

(справочное)

Разработка имитационной модели в AnyLogic

В данном приложении приведем основные настройки и исходные коды разработанной имитационной модели на платформе AnyLogic 7.

Эта модель позволяет оценивать зависимость распространения инновации от параметров среды и определять управляющие воздействия в зависимости от параметров последующих поддерживающих инноваций. Основной интерфейс программы приведен на рисунках 4.6 - 4.9. На рисунке В.1 показан интерфейс, содержащий

основные элементы модели.

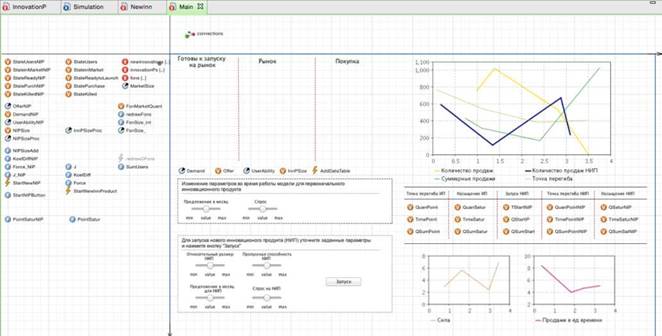

Рисунок В.1 - Основной интерфейс имитационной модели

Таблица В.1 - Общие настройки имитационной модели

Основные
Единицы модельного времени	дни
Численные методы
Метод решения дифф.ур-й	Эйлер
Метод решения алгебр. ур-й	Измененный Ньютон
Метод решения смешанных ур-й	RK45+Newton
Абсолютная точность	1.0E-5
Временная точность	1.0E-5
Относительная точность	1.0E-5
Фиксированный шаг по времени	0.001

Таблица В.2 - Настройки агента Main

Агент в диаграмме процесса
Использовать в диаграммах процесса	Агент
Пространство и сеть
Тип пространства	Непрерывное
Тип расположения	Задается пользователем
Применить расположение при запуске	true
Тип сети	Задается пользователем
Создать сеть при запуске	true
Выполнять шаги	false
Java для экспертов
Импорт	import j avax.swing.text.StyledEditorKit.F ontSizeAction; import j avax.activation.DataHandler; import java.util.function.DoubleToIntFunction; import com.anylogic.engine.internal.ln;

Таблица В.3 - Настройки функции redrawFons

Основные
Тип возвращаемого значения:	Действие (не возвращает ничего)
На презентации	true
Отображать метку	true
Тело функции
	double MIN BUBBLE SIZE = 2, MAX BUBBLE SIZE = 2, DIAGRAM X POS = 180, DIAGRAM Y POS = 50, DIAGRAM HEIGHT = 200, DIAGRAM WIDTH = 170;
	double verticalGap = 8, horizontalGap = 8;
Тело	for( Fon fo : fons ){ double yCoord = DIAGRAM Y POS + verticalGap + ((DIAGRAM_HEIGHT - 2 * verticalGap) * random() ); double xCoord = DIAGRAM X POS + horizontalGap + ((DIAGRAM_WIDTH - 2 * horizontalGap) * random() ); double size = MAX_BUBBLE_SIZE * FonSize_; fo.show( xCoord, yCoord, size, true ); }
Специфические
Статическая	false
Уровень доступа	по умолчанию
Единицы измерения (сист. динамика)	false

Таблица В.4 - Настройки функции KoefDiff

Основные
Тип возвращаемого значения	double
Тип возвращаемого значения:	Возвращает значение
На презентации	true
Отображать метку	true
Тело функции
Тело	if ( StateinMarketNIP > 0 ) return ( InnPSize / (FonSize + InnPSize + NIPSize) ) * 0.01 * UserAbility * ( 1 + StateUsers ); // * log ( Demand / (StateUsers + 1) ) ((Demand - StateUsers) / Demand) * (Demand / (Demand + DemandNIP)); else return ( InnPSize / (FonSize + InnPSize) ) * 0.01 * UserAbility * ( 1 + StateUsers ); // * log ( Demand / (StateUsers + 1) ); // ((Demand - StateUsers) / Demand ); // ( 1 + StateUsers /* / MarketSize */ );
Специфические
Статическая	false
Уровень доступа	по умолчанию
Единицы измерения (сист. динамика)	false

Таблица В.5 - Настройки функции Force

Основные
Тип возвращаемого значения	double
Тип возвращаемого значения:	Возвращает значение
На презентации	true
Отображать метку	true
Тело функции
Тело	if ( Offer == 0 \|\| Demand == 0 \|\| ( Demand + StateKilled - 1 ) == StateUsers ) return 0; else {if ( StateinMarketNIP < 1 ) return log ( xidz(Demand + StateKilled, StateUsers + 1, 0) ); else return log ( xidz(Demand * Demand, (Demand + DemandNIP) * (StateUsers + 1), 0 ) ); } //else return 0; // (PotentUsers() * (StateUsers+1))/MarketSize;
Специфические
Статическая	false
Уровень доступа	по умолчанию
Единицы измерения (сист. динамика)	false

Таблица В.6 - Настройки функции FonSize_int

Основные
Тип возвращаемого значения	int
Тип возвращаемого значения:	Возвращает значение
На презентации	true
Отображать метку	true
Тело функции
Тело	int i; double h; h = 0.5 * MarketSize * ( 1 - InnPSize ) ; return i = (int) h;
Специфические
Статическая	false
Уровень доступа	по умолчанию
Единицы измерения (сист. динамика)	false

Таблица В.7 - Настройки функции Force_NIP

Основные
Тип возвращаемого значения	double
Тип возвращаемого значения:	Возвращает значение
На презентации	true
Отображать метку	true
Тело функции
Тело	if ( OfferNIP == 0 \|\| DemandNIP == 0 \|\| StateUsersNIP == DemandNIP ) return 0; else return log ( DemandNIP / ( StateUsersNIP + 1 ) );

Таблица В.8 - Настройки функции PointSatur

Основные
Тип возвращаемого значения:	Действие (не возвращает ничего)
На презентации	true
Отображать метку	true
Тело функции
Тело	if ( (StateUsers ) >= ceil(QuanPoint - 5) && (StateUsers) 1 &&StateUsersNIP >= ceil(QuanPointNIP - 10) &&StateUsersNIP 1 && (StateUsersNIP = DemandNIP - 50) ) { TimeSaturNIP = time(); QSaturNIP = StateUsersNIP; QSumSatNIP = SumUsers(); }
Специфические
Статическая	false
Уровень доступа	по умолчанию
Единицы измерения (сист. динамика)	false

Основные
Logging	true
Условие	StateReadytoLaunch < 10 &&StateUsers < Demand
Тип события	При выполнении условия
На презентации	true
Отображать метку	true
Действие
Действие	add_innovationPs(); //create a new agent //PointSatur(); StartNewInnProduct.restart();

Таблица В.11 - Настройки события setColor

Основные
Logging	true
Интенсивность	(1 : PER_SECOND)
Тип события	С заданной интенсивностью
На презентации	true
Отображать метку	true
Действие
Действие	if (inState(inMarket) &&getX() >= 90 &&getX() = 250) { oval_innovation.setFillColor(brown); oval_innovation.setLineColor(gray); } // setCol or.re start();

Таблица В.12 - Настройки кнопки button_startNIP

Основные
Вкл.	true
Текст метки	Запуск
На верхнем уровне	true
Действие
Действие	if (StateUsers < QuanPoint - 10) QuanPoint = (Demand * Demand / (Demand * E + E * DemandNIP) ); TStartNIP = time(); QStartIP = StateUsers; QSumStart = SumUsers(); QuanPointNIP = DemandNIP / E; StartNIPButton();

Таблица В.13 - Настройки перехода Launch

Основные
Доп. условие	main.StateinMarket < ( main.Demand - main.StateUsers + main.StateKilled )
Действие	TimetoLaunch = time(); GetX = getX() + 110 + uniform (15, 110); moveTo( GetX, getY() );
Интенсивность	(12 * main.Offer : PER_MONTH)
Тип события	С заданной интенсивностью
Отображать метку	true

Таблица В.14 - Настройки перехода Purchase

Основные
Действие	main.StatePurchase++; moveTo( GetX + 195, getY() );
Условие	get_Main().StateUsers < get_Main().slider_demand.getValue() + main.StateKilled
Переход по умолчанию	false
Отображать метку	true

Таблица В.15 - Настройки состояния ReadyToLaunch

Основные
Действие при выходе	main.StateReadytoLaunch--;
Действие при входе	oval_innovation.setFillColor( gold ); oval_innovation.setLineColor( gold ); main.StateReadytoLaunch++;
Цвет заливки	gold
Отображать метку	true

Таблица В.16 - Настройки состояния inMarket

Основные
Действие при выходе	main.StateinMarket--;
Действие при входе	if (isMoving()) { oval_innovation.setFillColor(transparent(orange, 0.3)); oval_innovation.setLineColor(white); }

<< | >>

↑

Источник: Цветкова Надежда Андреевна. МОДЕЛИ И МЕТОД УПРАВЛЕНИЯ ПРОЦЕССОМ РАСПРОСТРАНЕНИЯ ИННОВАЦИЙ С УЧЕТОМ ИХ ВЗАИМНОГО ВЛИЯНИЯ В СОЦИАЛЬНО-ЭКОНОМИЧЕСКИХ СИСТЕМАХ. ДИССЕРТАЦИЯ на соискание ученой степени кандидата технических наук. Санкт-Петербург - 2018. 2018
