12.7. Линейная карта сети в Excel.

Линейную карту сети можно построить в среде Microsoft Excel. С этой целью в столбцы A, B, C и D заносится содержимое первой, третьей, второй и седьмой колонок табл. 2 соответственно.

Затем выделяется блок данных столбцов B, C и D и производится обращение к мастеру диаграмм. Выбирается линейчатая диаграмма с накоплением. Щелкнув правой мышкой по диаграмме, выбрать в появившемся окне строку «Выбрать данные». В правой части открывшегося теперь окна (называется «Подписи горизонтальной оси») заносится диапазон ячеек с данными столбца A. В правой части этого же окна (называется «Элементы легенды (ряды)») дать названия рядам, как показано на рис.7. После этого в пункте меню «Макет» нажимаем кнопку «Названия осей» и устанавливаем – для горизонтальной и вертикальной –, как показано на рис.7.

Для старой версии Windows описанные операции выполняются через пункт меню «Ряд»: в графе «Подписи оси Х» заносится диапазон ячеек с данными столбца A. Затем указываются заголовки осей координат и заполняется легенда, как показано на рис.7.

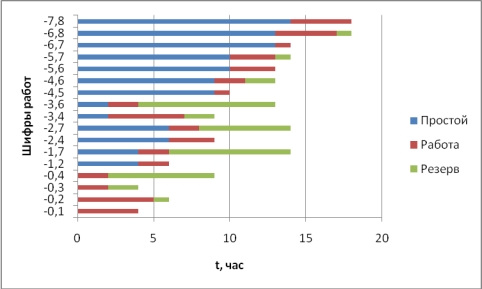

Рис.7.

<< | >>

↑

Источник: И.И. Холявин. МАТЕМАТИЧЕСКОЕ ПРОГРАММИРОВАНИЕ И ЭКОНОМИКО-МАТЕМАТИЧЕСКИЕ МЕТОДЫ. Учебное пособие для студентов экономических вузов Часть 2. Гатчина 2009. 2009
