Информационные системы в строительстве Системы САПР

По своему назначению САПР в строительстве подразделяется на:

• архитектурно-планировочные и дизайнерские ИС;
• системы расчета сооружений на прочность, жесткость и устойчивость;
• системы подготовки конструкторской документации;
• системы проектирования внутренних сетей;
• системы подготовки проектно-сметной документации;
• системы подготовки документации на тендер;
• ИС технологии и организации производства.

1. САПР архитектурного назначения

Архитектурно-планировочное направление САПР достаточно слабо было развито в СССР.

графопостроителей, графических дисплеев. К моменту появления более или менее качественных и доступных графических аппаратных средств начали бурно развиваться персональные компьютеры. Поэтому в настоящее время в России используются локализованные версии западных производителей, такие как: ABIS (ABIS KROM, Австрия), speedikon-A (IEZ, Германия), ArchiCAD. Кроме того, наиболее активно используется, пожалуй, система общего назначения AutoCAD, дополненная различными прикладными инструментами для архитектора. Однако использование специализированных систем все-таки предпочтительнее, т.к. они базируются на понятии компьютерная модель здания (КМЗ). Здесь пользователь «составляет» модель здания на компьютере как бы из элементов строительного конструктора - стен, окон, дверей, лестниц, крыши. Непосредственно чертежная документация автоматически составляется программой в заданном пользователе формате. Из одной и той же компьютерной модели можно автоматически построить различную чертежную документацию: - планы помещений, кладочные планы стен, аксонометрические и перспективные проекции и разрезы. Кроме того, программы могут автоматически составить спецификацию помещений, подсчитать требуемый объем материалов и строительных работ. Для примера приведена иллюстрация перспективных проекций многоэтажного жилого здания/автоматически построенная программой speedikon- А по введенным планам этажей.

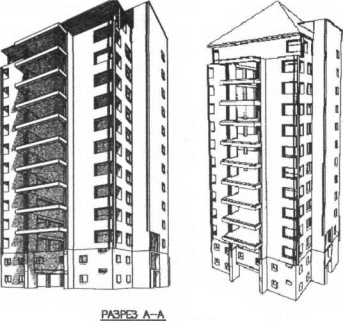

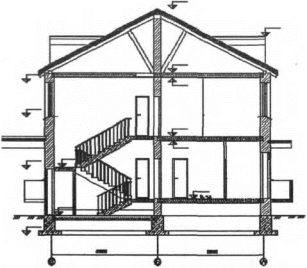

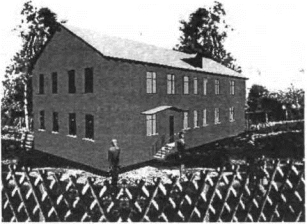

Из российских разработок наибольший интерес представляет программа АгСоп фирмы EuroSoft (Москва). Следует отметить, что в АгСоп разработана качественная система фотореалистичной визуализации трехмерных изображений («лучевая трассировка»). Сегодня эта система визуализации интегрирована и в немецкую САПР speedikon- А. На следующее иллюстрации приведен автоматически построенный разрез 2-х этажного здания и фотореалистичное изображение перспективы этого же объекта. Цвета на разрезе определяют толщины и типы линий, которыми они будут выводиться на чертеже.
