МОДЕЛИ СУБД

Информацию о предметной области можно представить с помощью нескольких объектов, каждый из которых описывается несколькими полями. Объекты могут быть связаны между собой.

Процесс проектирования информационной модели представлен на рис.

Объекты с составляющими их полями данных и взаимосвязями называются концептуальной моделью. Концептуальная модель

Рис. 4.1.1. Процесс проектирования информационной модели

дает общее представление о потоке данных в предметной области и представляет объекты и их взаимосвязи без указания способов их физического хранения. Концептуальная модель транслируется затем в модель данных, совместимую с выбранной СУБД. Такая модель называется логической. При замене СУБД она тоже может измениться.

Логическая модель отражает логические связи между элементами данных вне зависимости от их содержания и среды хранения. Логическая модель может быть реляционной, иерархической и сетевой.

Иерархическая модель данных строится по принципу иерархии типов объектов, т.е. один тип объекта является главным, а остальные, находящиеся на низших уровнях иерархии, — подчиненными (рис. 4.1.2). Наивысший в иерархии узел называется корневым. Зависимые узлы находятся на втором, третьем и т.д. уровнях.

Рис. 4.1.2. Схема иерархической модели данных

Сетевая модель состоит из набора записей и набора связей между этими записями (рис. 4.1.3), т.е. любой объект может быть главным и подчиненным (главный объект называется владельцем набора, а подчиненный — членом набора). Каждый объект может выступать и в роли владельца, и в роли члена набора. Это означает, что каждый объект может участвовать в любом числе взаимосвязей.

Рис.

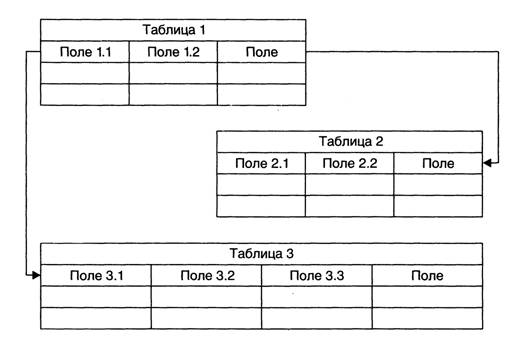

В реляционной модели данных объекты и взаимосвязи между ними представляются с помощью таблиц, как это показано на рис. 4.1.4. Каждая таблица представляет один объект и состоит из строк и столбцов. В реляционной базе данных каждая таблица должна иметь первичный ключ — поле или комбинацию полей, единственным образом идентифицирующую строку в таблице. Благодаря своей простоте и естественности представления реляционная модель получила наибольшее распространение в СУБД для персональных компьютеров.

Рис. 4.1.4. Схема реляционной модели данных

Нормализация отношений — это процесс построения оптимальной структуры таблиц и связей в реляционной БД. В процессе нормализации элементы данных группируются в таблицы. Теория нормализации основана на том, что определенный набор таблиц обладает лучшими свойствами при работе с данными, чем все остальные наборы таблиц, с помощью которых могут быть представлены те же данные.

Логическая модель, в свою очередь, отражается в физическую модель, которая определяет размещение данных, методы доступа и технику индексирования и называется внутренней моделью системы.

При выборе типа данных следует учитывать возможности той СУБД, с помощью которой будет реализовываться физическая модель информационной системы.
